Сколько кВт·ч потребляет камера полимеризации за один цикл?

Камера объёмом 8–9 м³ с ТЭНами 30–34 кВт тратит в среднем 15–20 кВт·ч за полный цикл: разогрев плюс 40–60 минут выдержки. При полной садке деталей около 50 кг это даёт 8–12 рублей электроэнергии на деталь при тарифе 7 руб/кВт·ч. При пустой камере ради одной детали расход тот же, но ложится на одно изделие.

Сколько потребляет печь полимеризации за смену (8 часов)?

При двух-трёх прогонах в смену и достаточной загрузке: 35–55 кВт·ч. Если камера стоит горячей между прогонами и не остывает — потери на удержание температуры около 3–5 кВт·ч в час. Три прогона без остывания: 50–60 кВт·ч, с полным остыванием между ними — 60–70 кВт·ч.

Почему ТЭНы не работают всё время при выдержке?

Потому что хорошо утеплённая камера теряет намного меньше тепла, чем могут дать ТЭНы. На этапе удержания температуры ПИД-регулятор включает нагрев короткими импульсами — только компенсировать потери через стенки, дверь и вводы. Реальная скважность (доля включённого времени) у хорошей камеры 15–25%, у плохо утеплённой — 60–80%.

Как считают потребление порошковой камеры: по мощности или по счётчику?

По счётчику точнее всего. Мощность ТЭНов — это пиковое потребление при 100% включении. Реальный расход за цикл — сумма трёх фаз: разогрев (ТЭНы почти постоянно), выдержка (скважность 20–40%), прогрев деталей. Производитель указывает установленную мощность, а не реальный кВт·ч за цикл.

Как снизить расход электроэнергии камеры полимеризации?

Четыре рычага: (1) утеплить стенки — каждые лишние 20 мм базальта снижают потери через стенку примерно вдвое; (2) не гонять полупустую камеру — себестоимость детали падает пропорционально загрузке; (3) не остужать камеру между прогонами, если следующий через 30–60 минут; (4) поставить ПИД-регулятор вместо простого термостата — он держит температуру точнее и не перегревает.

Сколько стоит одна порошковая покраска по электроэнергии?

При тарифе 7 руб/кВт·ч и цикле 18 кВт·ч затраты на цикл составят 126 рублей. Если в садке 10 деталей — 12,6 руб/деталь. Если одна деталь — 126 руб только на электричество, без учёта порошка и работы. Именно поэтому поштучная покраска нерентабельна.

Отличается ли потребление газовой и электрической камеры?

Установленная мощность газовой горелки ниже, но стоимость ГДж газа и кВт·ч электричества нужно считать по вашим тарифам. В регионах с дорогим электричеством (10–12 руб/кВт·ч) газ выигрывает в 1,5–2 раза. При дешёвом тарифе (4–5 руб/кВт·ч) разница несущественна.

Главная / Расход

Сколько электроэнергии потребляет камера полимеризации

Короткий ответ

Камера 3×1,6×1,8 м с ТЭНами 32 кВт тратит 15–20 кВт·ч за один цикл: разогрев плюс час выдержки. При тарифе 7 руб/кВт·ч это 105–140 руб электроэнергии на прогон. Себестоимость одной детали зависит от загрузки: при полной садке 50 кг деталей выходит 10–15 руб на деталь, при одной штуке в камере — весь прогон ложится на неё.

Заказчики часто спрашивают: «Мощность 32 кВт — это сколько в месяц?» Умножить киловатты на часы работы — неправильно: ТЭНы работают не постоянно. На разогреве они действительно дают полную мощность, а на выдержке включаются короткими импульсами — только компенсировать теплопотери через стенки. Чтобы понять реальный расход, надо разложить цикл на три части и посчитать каждую отдельно.

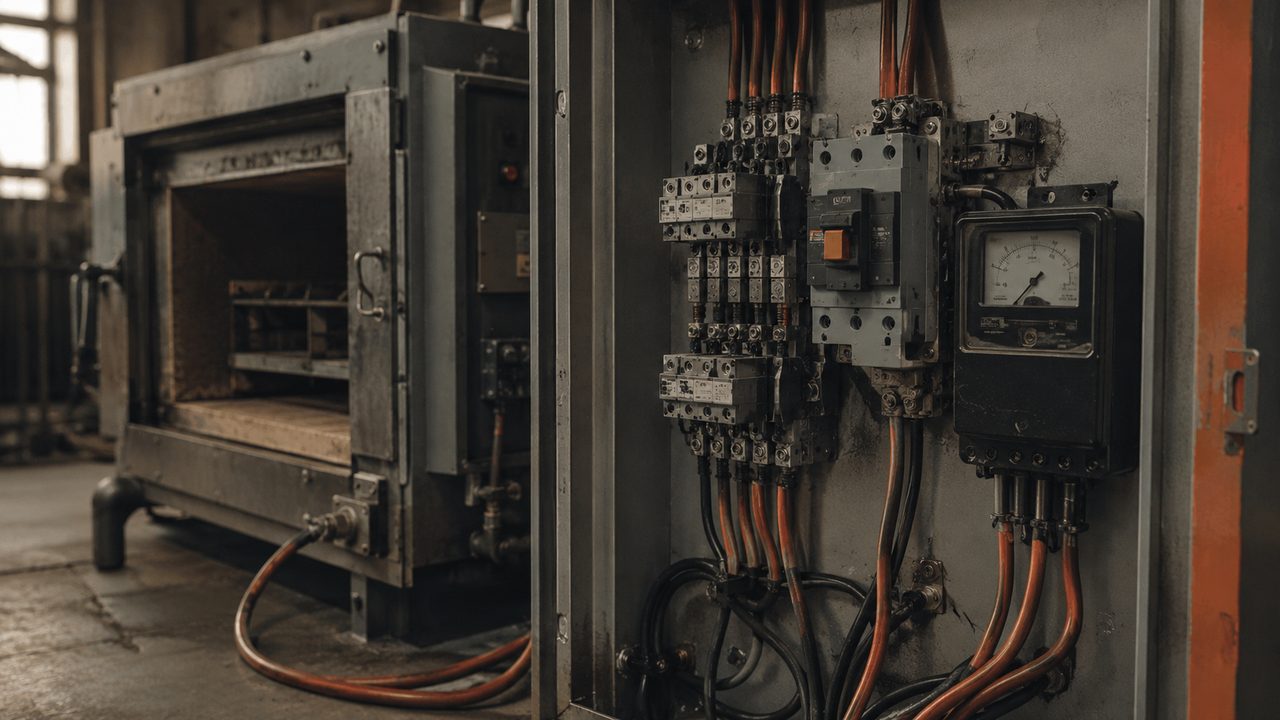

Электрощит и счётчик кВт·ч рядом с камерой полимеризации порошковой краски — fig.01 — реальный расход видно только по счётчику: мощность ТЭНов и кВт·ч за цикл различаются в несколько раз

01 / три фазыИз чего складывается расход за цикл

Полный цикл состоит из трёх энергетически разных этапов. Каждый считается по-своему:

Фаза 1 — разогрев камеры с нуля. В самом начале ТЭНы работают почти непрерывно: нужно нагреть металл стенок и воздух внутри. Потребление близко к установленной мощности. Длится 20–30 мин у хорошо утеплённой камеры объёмом 8–9 м³.

Фаза 2 — выдержка (удержание температуры). Камера набрала 180–200 °C и держит её. ТЭНы теперь компенсируют только теплопотери через стенки, дверь и вводы — гораздо меньше пиковой мощности. Реально включены 15–40% времени (скважность). Длится 30–60 мин в зависимости от порошка.

Фаза 3 — прогрев деталей. При загрузке холодных деталей температура внутри падает: часть энергии уходит на нагрев металла садки. Это дополнительный разовый расход, пропорциональный массе и теплоёмкости деталей.

Зачем делить на фазы? Нельзя просто посмотреть счётчик?

Счётчик покажет факт. Но понять, куда уходит электроэнергия и где её можно сэкономить, без разбивки на фазы не получится. Потери на разогрев снижает утепление стенок; потери при выдержке — уплотнение двери и ПИД-регулятор; потери на детали — плотная загрузка.

02 / расчётЧисловой пример: камера 3×1,6×1,8 м, ТЭНы 32 кВт

Возьмём реальную камеру с внутренними габаритами 3×1,6×1,8 м (объём 8,64 м³), установленная мощность ТЭНов 32 кВт, утепление 80 мм базальтовой ваты, рабочая температура 190 °C, исходная температура помещения +20 °C (перепад 170 °C).

Фаза 1. Разогрев. Площадь внутренних стенок — около 26 м². Масса металла корпуса (внутренний и наружный листы, профиль каркаса) примерно 220–250 кг. Теплоёмкость стали 0,5 кДж/(кг·К). Тепло, нужное для разогрева конструкции: 230 кг × 0,5 × 170 °C ≈ 19 600 кДж ≈ 5,4 кВт·ч. ТЭНы на разогреве включены примерно на 80–90% времени (часть уходит в потери через стенки и воздух). При реальном КПД разогрева около 40–50% суммарный расход за фазу: 10–13 кВт·ч, длительность — 20–30 мин.

Фаза 2. Выдержка, 1 час. Теплопроводность базальтовой ваты λ ≈ 0,04 Вт/(м·К), термическое сопротивление стенки 80 мм: R = 0,08 / 0,04 = 2 (м²·К)/Вт. Тепловой поток через 26 м² стенок: 26 × 170 / 2 ≈ 2 200 Вт = 2,2 кВт. С учётом двери, вводов ТЭНов, мостиков холода в каркасе — реальные потери 3,5–5 кВт. За час выдержки расход: 3,5–5 кВт·ч. Скважность ТЭНов: 3,5–5 кВт / 32 кВт = 11–16% (идеальная камера) или до 40% при плохом утеплении и неплотной двери.

Фаза 3. Прогрев деталей. Типичная садка — 50 кг стальных деталей. Расход: 50 × 0,5 × 170 / 3 600 ≈ 1,2 кВт·ч. При алюминиевых деталях теплоёмкость выше (0,9 кДж/(кг·К)) — та же масса потребует около 2,1 кВт·ч.

Итог за цикл (разогрев + час выдержки + садка 50 кг стали): 15–19 кВт·ч. Если после первого прогона загружают следующую садку без остывания — разогрев не нужен, и второй цикл стоит всего 5–7 кВт·ч.

Почему на разогрев уходит больше, чем теоретический расчёт по массе металла?

Часть тепла от ТЭНов уходит наружу через стенки ещё в процессе разогрева, плюс нагревается воздух внутри. КПД разогрева реально 40–50%: из 13 кВт·ч, потреблённых от сети, в нагрев конструкции превращается 5–6 кВт·ч, остальное — потери.

03 / таблицаМощность, режим, кВт·ч, стоимость

Расчёт для камеры 8,64 м³ с ТЭНами 32 кВт. Тарифы взяты для примера — подставьте свой. При тарифе ниже 5 руб/кВт·ч электрика может оказаться выгоднее газа.

Фаза / режим	Длит.	Расход, кВт·ч	При 6 руб	При 8 руб
Разогрев с нуля до 190 °C	25 мин	11	66 руб	88 руб
Выдержка 60 мин (хорошее утепление)	60 мин	4	24 руб	32 руб
Выдержка 60 мин (слабое утепление)	60 мин	8	48 руб	64 руб
Прогрев деталей 50 кг стали	—	1,2	7 руб	10 руб
Полный цикл, хор. утепление	~85 мин	16	96 руб	128 руб
Повторный прогон (без остывания)	60 мин	5	30 руб	40 руб

Подставьте свой тариф

В таблице тарифы 6 и 8 руб/кВт·ч — диапазон для промышленных потребителей по России. У вас может быть 4 или 12 руб. Формула простая: расход кВт·ч × тариф = стоимость цикла. Расход за цикл снимите с трёхфазного счётчика за один реальный прогон.

04 / загрузкаСебестоимость одной детали: пустая садка против полной

Расход электроэнергии за цикл почти не меняется от количества деталей: камеру нужно разогреть в любом случае. Из-за этого себестоимость покраски одной детали радикально зависит от загрузки.

Загрузка	Деталей	Расход цикла	На деталь (при 7 руб/кВт·ч)
Полная садка	15–20 шт.	16–18 кВт·ч	5–8 руб
Половина загрузки	7–10 шт.	15–17 кВт·ч	10–15 руб
Одна деталь	1 шт.	15–16 кВт·ч	105–112 руб

Разница в 10–20 раз на деталь между полной и пустой камерой — главный аргумент против покраски «по одной штуке». Поэтому в производстве либо накапливают детали до полной садки, либо комбинируют разные заказы в одном прогоне.

Стоит ли красить мелкие детали поодиночке или копить партию?

Копить партию. Даже если подождать два дня — расход электроэнергии на деталь снизится в 10–15 раз. Единственный смысл срочного прогона одной детали: клиент платит за срочность, и наценка перекрывает неэффективность загрузки.

Можно ли оставлять камеру горячей между прогонами?

Да, при перерыве до 30–60 мин это выгодно: потери на удержание составят 2–4 кВт·ч, тогда как новый разогрев с нуля — 10–13 кВт·ч. При перерыве больше 2 часов камера всё равно остынет, и держать её горячей вхолостую уже нерационально.

05 / утеплениеКак утепление влияет на расход в цифрах

Теплопотери через стенку обратно пропорциональны толщине утеплителя. При 80 мм базальта потери через стенки около 2,2 кВт. При 40 мм — вдвое больше, около 4,4 кВт. При голой стальной стенке без утепления потери возрастут до 15–18 кВт, и ТЭНы на 32 кВт будут работать почти постоянно, едва успевая компенсировать выброс тепла.

На практике: камера с 50 мм утеплителя вместо 100 мм потребляет на выдержке примерно на 30–40% больше. За смену с тремя прогонами разница составит 8–12 кВт·ч, за месяц при 20 рабочих днях — 160–240 кВт·ч лишних. При тарифе 7 руб/кВт·ч — 1 100–1 700 руб ежемесячно на одном только утеплении. Добавление 50 мм базальта отбивается за несколько месяцев. Подробнее о выборе материала и толщины — в статье чем утеплить камеру полимеризации.

06 / экономияЧетыре способа снизить расход

1. Утеплить стенки и дверь. Самый эффективный рычаг на этапе выдержки. Дверь — слабое место: через зазоры между петлями и уплотнителем часто уходит 20–30% всех потерь. Базальтовый шнур по периметру двери стоит копейки и возвращает разницу за первый же месяц. Про расчёт мощности ТЭНов под конкретный объём и утепление — в статье какой ТЭН для камеры полимеризации.

2. Не гонять полупустую камеру. Технически это не снижает расход за цикл, но делает его осмысленным: деталей больше, стоимость прогона делится на больший объём работы.

3. Ставить ПИД-регулятор, а не простой термостат. Обычный термостат работает по принципу «включить/выключить» с гистерезисом в 5–10 °C. ПИД держит температуру точнее — колебания ±1–2 °C. Это снижает перегрев и лишние включения ТЭНов. Дополнительный плюс: качество покрытия стабильнее, брака меньше. Детали об автоматике — в статье терморегулятор и автоматика камеры.

4. Совместить первый и второй прогон без охлаждения. Если работа позволяет чередовать загрузку без полного остывания, второй и последующие прогоны стоят в 2–3 раза дешевле первого. Оперативная загрузка следующей партии — самый быстрый способ снизить стоимость кВт·ч на деталь.

Стоит ли переходить с электрической камеры на газовую ради экономии?

Зависит от тарифов в вашем регионе. При электричестве дешевле 5–6 руб/кВт·ч электрика часто выгоднее: газовая горелка требует разрешений, регулярного обслуживания и дороже в установке. При тарифах выше 10 руб/кВт·ч газ отбивается за сезон. Подробный сравнительный расчёт — в статье газовая или электрическая камера.

Частая ошибка при расчёте стоимости покраски

Себестоимость считают как «мощность ТЭНов × часы работы × тариф». Получается: 32 кВт × 8 ч × 7 руб = 1 792 руб/смена. Это завышено в 2–3 раза, потому что ТЭНы работают на полную мощность только на разогреве. Реальный расход за смену при трёх прогонах — 40–55 кВт·ч, то есть 280–385 руб при тарифе 7 руб/кВт·ч. Разница принципиальная для ценообразования.
