КАМЕРА·ПОЛИМЕР спецификации ↗

Главная / Дефекты

Почему отслаивается порошковая краска: симптом → причина → проверка

Короткий ответ

Порошок отслаивается по трём группам причин: нарушение режима полимеризации (недопёк → пласты, перепал → крошится), грязный металл (жир, ржавчина, влага → пятна, пузыри), отсутствие конверсионного слоя (фосфатирование → слезает при царапине). Ниже — как по виду брака определить конкретную причину и чем проверить диагноз.

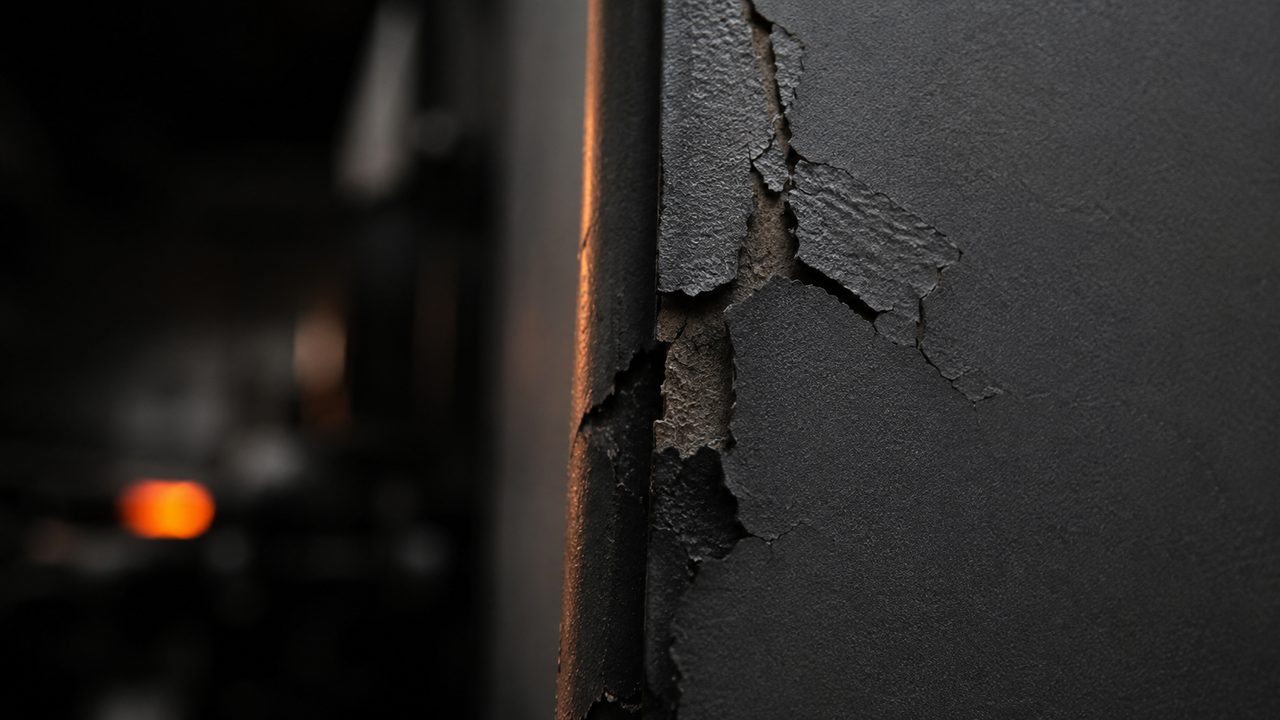

Отслоение порошковой краски на металле
fig.01 — характер отслоения подсказывает причину: пласты = недопёк, пятна = загрязнение металла, кратеры = влага или масло под слоем

01 / недопёкОтслаивается пластами, легко поддевается

Выглядит так: плёнка снимается ногтем или монетой, отходит листом, под ней металл чистый. Глянец может быть нормальным — внешне деталь смотрится хорошо, но покрытие не держится.

Причина — металл не прогрелся до рабочей температуры. Порошок оплавился и выровнялся, но сшивка (полимеризация) не завершилась: цепи полимера не успели связаться. Плёнка слабая, как незастывший клей.

Как проверить. Пирометром замерить температуру металла в нескольких точках — особенно в массивных зонах (фланцы, приварные уши, стыки). Если металл не дошёл до паспортного режима краски (обычно 180–200 °C) — диагноз подтверждён. Выдержка по времени должна идти с момента прогрева металла до режима, а не с момента загрузки детали в камеру. Массивная деталь может греться 15–25 мин до того, как войти в окно полимеризации.

Почему порошок оплавился нормально, а держится плохо?
Оплавление и полимеризация — два разных процесса. Порошок плавится при 120–140 °C, сшивается при 180–200 °C. Если металл не дошёл до сшивки — плёнка мягкая и нежизнеспособная при нормальном внешнем виде.
Как правильно отсчитывать выдержку?
Контрольная термопара или пирометр на самой массивной точке детали. Таймер выдержки — с момента, когда металл достиг паспортной температуры краски. Не с загрузки, не с разогрева печи.

02 / перепалЖелтит и крошится

Покрытие хрупкое, ломается при изгибе, в светлых цветах появляется желтизна. При тесте решётчатым надрезом квадратики выкрашиваются, а не отслаиваются пластом — материал разрушился внутри.

Причина — избыточная температура или время. Полимер деструктурировался: связи разрушились, адгезия упала, механическая прочность потеряна.

Как проверить. Сверить паспорт краски с реальным режимом. Часто термопара камеры занижает показания из-за загрязнения, неправильного размещения или износа — регулятор держит уставку 200 °C, а реальная температура воздуха у детали выше на 15–25 °C. Проверить термопару контрольным прибором или пирометром по металлу.

Проверка термопары
Поместить контрольную термопару рядом с основной датчиком. Расхождение больше 10 °C — датчик врёт. Заменить или откалибровать. Простые биметаллические регуляторы дают перелёт ±15–20 °C сами по себе — это уже риск перепала без поломки датчика.
Может ли перепал давать отслоение, а не только хрупкость?
Да. При сильном перепале адгезия к металлу тоже падает: полимер сжался, остаточные напряжения разрывают контакт с подложкой. Плюс выгорает праймер, если он был. Внешне — пятна с хрупким краем, не пласты.

03 / загрязнениеОтходит местами, пятнами

Покрытие держится на большей части детали, но в нескольких местах — пятна или зоны, где краска отходит при попытке поддеть. Граница брака нечёткая, пятно неправильной формы.

Причина — жир или масло на металле в этих зонах. Масляная плёнка не даёт порошку адгезии к металлу; при нагреве граница разрушается.

Как проверить. После обезжиривания протереть деталь белой ветошью, смоченной свежим ацетоном или растворителем. Есть след — обезжиривание не дошло. Ещё признак: вода на металле после обезжиривания должна стекать равномерной плёнкой без «разрывов» — разрывы указывают на жировые пятна.

Откуда жир берётся перед окраской?
Следы рук при переноске, СОЖ после механической обработки, смазка со станков, транспортная консервация. Деталь кажется чистой — особенно если её трогали в перчатках. Но перчатки тоже могут быть грязными. Правило: после обезжиривания деталь трогать только за вешалку, не за поверхность.
Ржавчина под краской тоже даёт пятна?
Да, и ещё хуже — рыжие пятна с вздутием. Ржавчина рыхлая, порошок оседает на оксид, а не на металл; при нагреве и после — влага и продолжающаяся коррозия разрывают слой. Металл должен быть зачищен до чистой поверхности.

04 / влага и маслоПузыри и кратеры

На поверхности покрытия — пузыри, кратеры, проколы. Под пузырём при вскрытии — след испарения: тёмная точка, влага или маслянистость. Краска вокруг держится нормально.

Причина — летучие вещества под слоем. При нагреве они испаряются, газ прорывает ещё мягкую плёнку снизу. Источник: конденсат на холодной детали, точка росы, масло из компрессора при напылении.

Как проверить. Деталь не должна быть холоднее точки росы цеха — при внесении в тёплое помещение конденсат оседает мгновенно. Проверить компрессор: сепаратор масла и влагоотделитель в порядке ли? Напылить воздухом на чистый белый лист бумаги — если есть пятно, масло идёт в поток.

Как избежать конденсата на детали?
Хранить детали в тёплом цехе или прогревать перед напылением. Металл должен быть выше температуры воздуха в зоне напыления — тогда конденсат не осядет. После обезжиривания — сразу напылять, не оставлять на холодном воздухе.

05 / нет конверсионного слояСлезает при царапине

Покрытие держится нормально до первого механического воздействия: царапина, удар, изгиб — и краска отходит вдоль повреждения широкой полосой. Под слоем — чистый металл без следов грунтовки.

Причина — нет конверсионного слоя (фосфатирования или хроматирования). Без него порошок держится только механически — за микрорельеф металла. Любое повреждение дёргает плёнку, и она идёт пластом.

Как проверить. Если в техпроцессе не было фосфатирования или применения конверсионных грунтов — причина очевидна без проверки. Для металла с конверсионным слоем царапина остаётся локальной: краска держится вплотную к краю реза и дальше не идёт.

Обязательно ли фосфатирование?
Для изделий с требованием к коррозионной стойкости — да. Для декоративных интерьерных деталей без механических нагрузок можно обойтись обезжириванием и конверсионным грунтом. Но в любом уличном или промышленном применении фосфатирование или аналог обязательны.
Что такое конверсионный грунт как альтернатива?
Порошковый или жидкий праймер с активными пигментами (цинк, хромат) — создаёт защитный слой при запекании. Наносится перед основным порошком. Удорожает процесс, но даёт химическую адгезию там, где ванна фосфатирования недоступна.

06 / разброс температурыНеравномерно по детали

Одна и та же деталь: в одном месте покрытие нормальное, в другом — недопёк или перепал. Либо у партии: часть деталей в порядке, часть — брак, хотя режим одинаковый.

Причина — неравномерный нагрев в камере. Без рециркуляции разброс температур верх–низ достигает 30–50 °C. Плюс скачки из-за слабой автоматики: простые биметаллические реле дают перелёт ±15–20 °C от уставки — нижняя граница оказывается в недопёке, верхняя — на грани перепала.

Как проверить. Холостой прогон с несколькими термопарами (или пирометром в разных точках камеры): углы, центр, верх, низ. Норма — разброс не больше ±10 °C. Если больше — слабый вентилятор, неправильная расстановка ТЭНов, щели в двери или биметалл вместо ПИД.

Как быстро проверить разброс без нескольких термопар?
Повесить в камеру несколько тестовых пластин одинакового металла с нанесённым порошком. После режима сравнить: равномерность глянца и тест надрезом. Там, где недопёк — матовее и слабее держит. Там, где перепал — желтит или крошится.
Тест адгезии
Решётчатый надрез — быстрый полевой тест
Острым ножом нарезать сетку: 6×6 клеток с шагом 1 мм для тонких слоёв до 60 мкм или 2–3 мм для толстых. Надрезать до металла, без давления. Наклеить канцелярский скотч, прижать пальцем, резко сорвать под углом 60°. Норма — квадратики остаются на месте. Альтернатива: два надреза крест-накрест по 40 мм под углом 45°, проверить зону пересечения. Если отслоение больше одного квадратика — партия в анализ по схеме выше.
