Камера не набирает температуру: диагностика за 10 минут
Проверяйте по убыванию вероятности: питание и фазы → сопротивление ТЭНов → выход контакторов → показания термопары → щели в двери → расчёт мощности. В 80 % случаев виноват один из первых трёх пунктов. На весь чеклист с мультиметром уходит 10–15 мин.
Камера гудит, крутит вентилятор, на табло что-то показывает — но за полчаса едва доходит до 140 °C вместо 180. Ниже — порядок проверок, от простого к сложному.
| Симптом | Вероятная причина | Проверка |
|---|---|---|
| Греет вяло, мощность ощутимо снижена | Обрыв одной фазы из трёх | Вольтметр по фазам |
| Одна секция вообще не греет | Сгоревший ТЭН или группа | Мультиметр: Ω на клеммах |
| Секция мертва, ТЭНы целые | Несработавший контактор | Напряжение на выходе КМ |
| Режим на табло есть, металл холодный | Термопара врёт (завышает) | Пирометр рядом с датчиком |
| Снаружи стенка обжигает руку | Щели, слабый утеплитель | Осмотр двери и швов |
| В мороз просто не хватает до 180 | Недобор мощности / объём | Пересчёт кВт/м³ |
01 / Питание и фазыНачинайте здесь — закрывает треть случаев
На трёхфазной камере 380 В обрыв даже одной фазы означает, что часть ТЭНов не питается вообще. Камера может тянуть ⅓–⅔ от заявленной мощности, греть вяло и никогда не выходить на режим — при этом остальная электрика работает нормально, табло горит, вентилятор крутится.

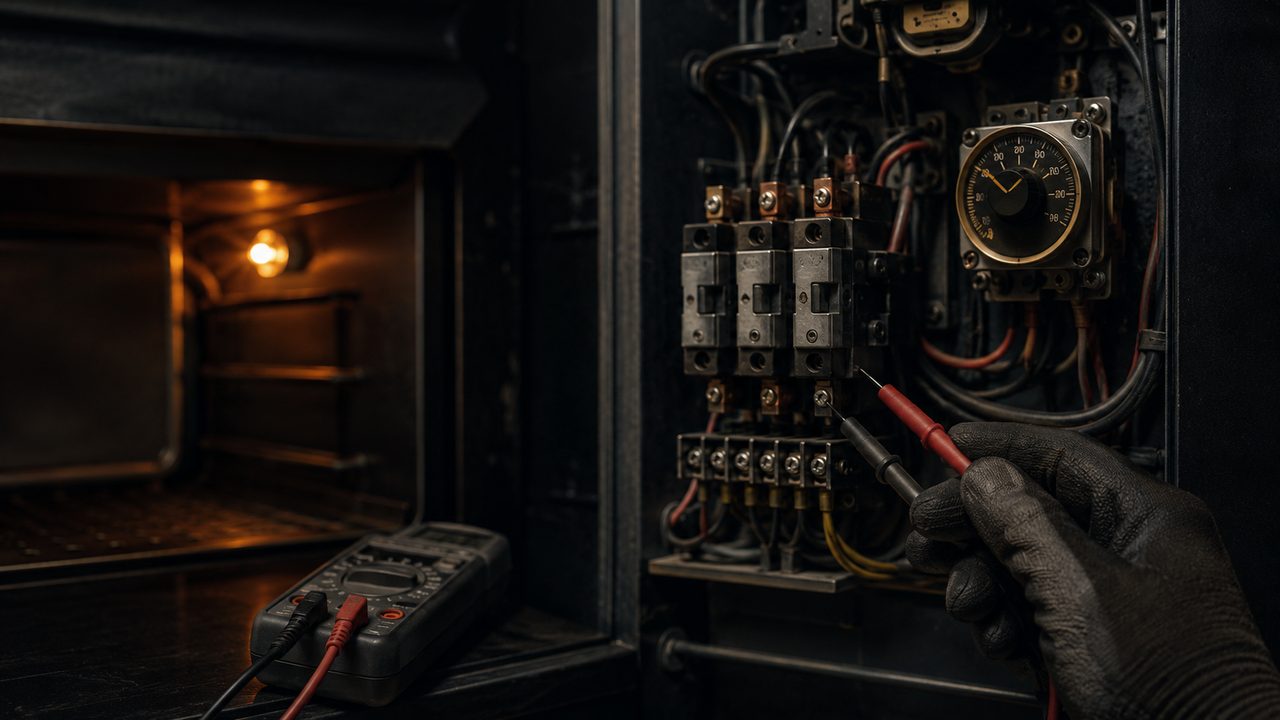

Что делать: открыть щит, включить нагрев и промерить напряжение между каждой фазой и нулём. Норма — 220–230 В на каждой. Проверить автоматы и предохранители. Один сработавший — нашли проблему; сбросить автомат сразу нельзя, нужно сначала понять, почему выбило.
Автоматы целые, напряжение на всех фазах есть — что дальше?
Фаза пропала — где искать?
02 / ТЭНы: сопротивление и обрывМультиметр в руки, 3 минуты
Сгоревший ТЭН — один из самых частых виновников. Спираль внутри перегорает точечно, снаружи трубка выглядит целой, но ток не течёт. Иногда вздутие по телу ТЭНа или тёмная точка на поверхности видны визуально — но не всегда.
Проверка: обесточить камеру, снять клеммы с каждого ТЭНа и замерить сопротивление мультиметром. Ориентир для расчёта: ТЭН 3 кВт / 380 В — около 48 Ом; ТЭН 3 кВт / 220 В — около 16 Ом. Показание OL (∞) — обрыв, нагреватель заменить. Показание близко к нулю — межвитковое замыкание, тоже брак.
Один ТЭН сгорел — заменить только его или всю группу?
03 / КонтакторыКоманда есть, питание не идёт
Контактор — это мощное реле, которое по команде регулятора подаёт или снимает питание с группы ТЭНов. Он может не сработать (залип в разомкнутом состоянии, не пришло управляющее напряжение на катушку) или, наоборот, залипнуть в замкнутом (тогда ТЭНы не выключаются, перегрев).
Как проверить: включить нагрев, взять мультиметр в режиме вольтметра и замерить напряжение на выходных клеммах контактора. Если на входных 380 В есть, а на выходных нет — контактор не сработал. Слышен ли характерный щелчок при включении нагрева? Нет щелчка — проблема либо в катушке контактора, либо в управляющей цепи от регулятора.
Контактор щёлкает, но напряжение на выходе не появляется?
Регулятор даёт команду на нагрев, но управляющее напряжение на катушке контактора не появляется?
04 / Датчик и термопараКогда прибор врёт, а металл холодный
Термопара ХА(K), смещённая в зону с более горячим воздухом или загрязнённая, начинает показывать выше реального. Регулятор «видит» уставку достигнутой и отключает нагрев — а металл в камере ещё холодный. Признак: на табло 180 °C, деталь рукой в перчатке берётся без боли.
Проверка: взять бесконтактный пирометр или второй термодатчик и измерить температуру воздуха рядом с основной термопарой. Расхождение больше 10–15 °C — датчик нужно перепозиционировать или заменить. Термопару K стоит держать в запасе: стоит недорого, выходит из строя от вибрации и перегрева.
Где правильно расположить термопару?
05 / Утечки теплаНаружная стенка горячая — ищите щели
Камера производительно нагревает окружающий цех, а не детали внутри. Признаки: наружная обшивка горячая (нормально — тёплая, терпит рука); дверной уплотнитель задубел или просел; видны зазоры по периметру двери; режим не держится — стоит открыть и закрыть дверь, и температура падает на 20–30 °C и долго восстанавливается.
Что делать: сменить уплотнитель (термостойкая силиконовая губка или базальтовый шнур), проверить петли и запор двери на прижим. Если стенки горят — утеплитель просел или его изначально было меньше 80 мм. Добавить слой базальтовой ваты снаружи и закрыть листом — быстрее, чем перебирать весь «пирог».
Как убедиться, что проблема именно в утечке, а не в мощности?
06 / Недобор мощности / вентиляторКогда всё исправно, но физики не хватает
Если предыдущие пять пунктов чистые — пора считать. Нормативный минимум: 2,5 кВт на кубометр объёма для тёплого цеха, 3 кВт/м³ зимой или для массивных деталей с большой теплоёмкостью. Камера 4 м³ на 8 кВт — это 2 кВт/м³, в мороз она просто не выйдет на 185 °C.
Отдельный случай — слабый или неисправный вентилятор рециркуляции. Мощности формально хватает, камера нагревается — но только вверху. Низ не добирает 20–40 °C: детали на нижних крюках выходят непропечёнными, хотя термопара (стоящая вверху) показывает норму. Проверить: рукой у нижней части при работающей камере почувствовать движение воздуха. Нет потока — крыльчатка не тянет или вал провернулся.
