Какой утеплитель подходит для камеры полимеризации?

Базальтовая (каменная) минеральная вата плотностью 80–100 кг/м³ с рабочей температурой 400–650 °C. Толщина 80–100 мм для электрокамеры на 180–200 °C. Для газовых печей с более высокими температурами — керамическое волокно МКРР.

Можно ли утеплять камеру пенопластом или ЭППС?

Нет. Пенопласт и ЭППС размягчаются уже при ~80 °C: дают усадку, запах, и деформируются. При 180–200 °C они непригодны ни в каком виде.

Чем закрыть минеральную вату со стороны камеры?

Оцинкованным или нержавеющим листом 0,5–0,8 мм, либо фольгой. Без защитного экрана волокна ваты осыпаются в воздух и оседают на порошковом покрытии деталей.

Как проверить, достаточно ли утеплителя?

После часа работы камеры на 180 °C наружная стенка должна быть тёплой, но не обжигать руку. Если стенка горячая и руку не удержать — утеплитель тонкий или есть щели по швам.

Нужен ли аварийный термостат в камере полимеризации?

Да, обязательно. Независимый аварийный термостат (отдельный от основного ПИД-регулятора) обесточивает нагрев при перегреве. Это единственная защита, если основной контур заклинит в положении «включено».

Чем отличается фольгированная базальтовая вата от обычной?

Фольга на одной стороне плиты отражает инфракрасное тепло обратно в камеру. Практический эффект — небольшое снижение потерь. Укладывают фольгой внутрь, к горячей зоне. Стоит чуть дороже, оправдана при большом объёме камеры.

Где чаще всего уходит тепло из камеры?

Не через стенку, а через мостики холода: неуплотнённая дверь, открытые вводы ТЭНов и датчиков, сквозной металл каркаса от внутреннего листа к наружному, микрощели по сварным швам короба. Ищут пирометром или рукой по прогретой камере.

Главная / Утепление

Чем утеплить камеру полимеризации: сравнение материалов и пожарная безопасность

Q: Один слой 100 мм или два по 50 мм — что лучше?

Два слоя по 50 мм со смещением швов работают лучше одного сплошного листа 100 мм: перекрытые стыки убирают сквозные щели. При сборке своими руками два тонких слоя проще уложить без пустот.

Короткий ответ

Единственный рабочий вариант — базальтовая вата плотностью 80–100 кг/м³, толщиной 80–100 мм, рабочая температура до 400–650 °C. Со стороны камеры — закрыть оцинковкой или фольгой. Пенопласт, ЭППС и бытовая стекловата — запрещены: при 180 °C они плавятся и дают запах.

Утеплитель в камере полимеризации решает не только вопрос экономии электричества. Он определяет, держит ли режим вообще: если стенка греется и «уходит» температура — виноват или недостаточный слой, или неправильный материал. Разберём оба вопроса последовательно.

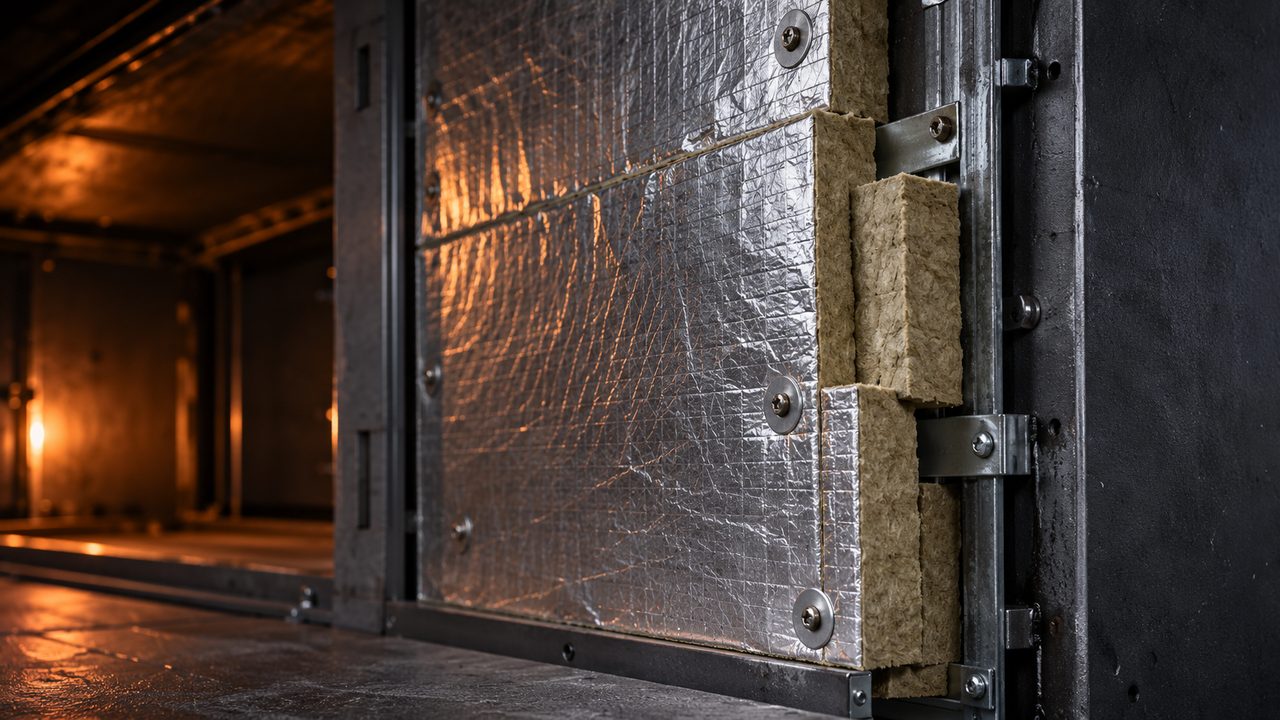

Базальтовый утеплитель с фольгой на стенке камеры полимеризации — fig.01 — базальтовая вата с фольгированным слоем: фольга обращена в сторону горячей зоны камеры

01 / требованияЧто вообще требуется от утеплителя

Камера полимеризации работает при 160–220 °C. Это горячо, но не раскалено: намного ниже, чем в промышленных печах отжига. Тем не менее требования к утеплителю жёсткие:

Рабочая температура с запасом. Минимум в два раза выше уставки — т.е. от 350–400 °C. Иначе материал начнёт деградировать после первых же прогонов.
Негорючесть. Класс НГ по ГОСТ 30244. Никаких органических связующих, которые тлеют или дают токсичный дым.
Плотность. Мягкие маты сползают и слёживаются — нужна жёсткая плита, которая держит форму без дополнительного крепежа.
Стабильность размеров. Усадка при нагреве — это щели в швах и «мостики» холода. У базальта усадка пренебрежимо мала до 600 °C.

Почему плотность материала так важна?

Бытовая стекловата плотностью 11–15 кг/м³ рассчитана на фасады и кровли, а не на вертикальные стенки при высоких температурах. Она сползает за несколько месяцев работы — и снизу образуется холодный участок, а сверху — пустота.

02 / таблицаМатериалы: что держит температуру

Ниже — сводная таблица по материалам, которые реально рассматривают при строительстве камер. Вердикт дан применительно к электрокамере на 180–200 °C.

Материал	Рабочая т-ра	Плотность	Вердикт
Базальтовая (каменная) вата 80–100 кг/м³	400–650 °C	80–100 кг/м³	Рабочий выбор
Фольгированный базальт	до ~450 °C	80–100 кг/м³	+отражение ИК; чуть эффективнее
Керамоволокно МКРР (муллитокремнезёмистое)	1000+ °C	96–160 кг/м³	Дорого; оправдано для газовых печей
Пенопласт / ЭППС	~80 °C	—	Запрещено
Бытовая стекловата (низкой плотности)	усадка уже при 250 °C	11–15 кг/м³	Запрещено

Есть ли смысл брать керамоволокно вместо базальта?

Для электрокамеры на 180–200 °C — нет. Керамоволокно стоит в три–пять раз дороже базальта и даёт преимущества только выше 600–700 °C. Для газовой печи с форсункой и разогревом до 350–400 °C уже есть смысл.

Фольгированная вата — это маркетинг или реальный плюс?

Реальный плюс, но небольшой. Фольга отражает инфракрасное излучение обратно в камеру, чуть снижая теплопотери. Разница с обычным базальтом — несколько процентов. При большом объёме камеры это ощутимо на расходе.

03 / толщинаТолщина стенки

Для электрокамеры на 180–200 °C стандарт — 80–100 мм базальтовой ваты. Это даёт наружную температуру стенки около 35–45 °C при той же рабочей температуре в камере. Стенка тёплая, но руку держать можно.

При 50–60 мм наружная стенка уже нагревается до 60–80 °C — это ощутимые потери, рост расхода и нестабильность режима. При 120 мм и выше прирост эффекта небольшой, зато конструкция тяжелеет и уменьшается полезный объём.

Пол камеры утепляют отдельно: на него давит вес деталей, поэтому плиту берут жёсткую — плотность от 100–120 кг/м³, поверх кладут лист нержавейки или оцинковки для защиты волокна.

Как понять, что утеплителя недостаточно?

Три признака: наружная стенка горячая и руку не удержать; температура в камере «уплывает» вниз и регулятор гоняет нагрев постоянно; расход электроэнергии выше расчётного. Любой из трёх — повод добавить слой или найти щели по швам и двери.

04 / экранЧем закрыть вату изнутри

Минеральная вата — волокнистый материал. Без защиты волокна осыпаются в воздух, оседают на деталях и портят покрытие. Поэтому со стороны горячей зоны вату закрывают одним из двух вариантов:

Оцинкованный лист 0,5–0,8 мм — дешевле, достаточен при температуре до 200 °C. При более высоких температурах цинк испаряется и даёт запах.
Нержавейка 0,5–0,8 мм — предпочтительнее, не даёт запаха, служит дольше, но дороже.

Фольгированный базальт частично решает этот вопрос: фольга на внутренней стороне одновременно отражает тепло и защищает волокна. Дополнительный экран в этом случае нужен только на стыках и углах, где фольга может разойтись.

Можно ли просто закрыть вату фольгой без листового металла?

На плоских стенках — да, фольга справляется с защитой волокна при условии, что она не повреждена и проклеена на стыках алюминиевой лентой. На полу и нижних углах, куда могут задеть детали при загрузке, нужен листовой металл.

05 / пожаробезопасностьПожарная безопасность

Камера полимеризации — это нагревательная установка с рабочей температурой выше 180 °C. Несколько правил, которые не обсуждаются:

Материалы, которые нельзя применять

Пенопласт и ЭППС — горят и плавятся, выделяют токсичный стирол. Монтажная пена — горючая, при 150–200 °C разлагается. Бытовая стекловата низкой плотности — даёт усадку, образует щели, через которые горячий воздух попадает в конструкцию наружного короба. Любые органические утеплители (пробка, эковата, пеноизол) — вне зависимости от обработки антипиреном.

Помимо выбора материала:

Класс НГ (негорючий) — требование к утеплителю и ко всем материалам в «пироге» стенки. Базальт и керамоволокно соответствуют.
Проводка вне горячей зоны. Кабели к ТЭНам прокладывают в жаростойкой оплётке (стекловолокно, кремнийорганика) или выводят через стенку наружу. Обычная ПВХ-изоляция при 180 °C выгорает.
Аварийный термостат. Независимый от основного ПИД-регулятора прибор, который физически разрывает цепь нагрева при превышении уставки (обычно ставят на 230–250 °C). Это не дублирование, а страховка: если контактор залип в положении «включено», только аварийный термостат остановит разогрев.
Зазор до горючих конструкций. Не менее 500 мм от наружной стенки камеры до деревянных перекрытий, пластиковых коробов, горючих материалов хранения.

Достаточно ли одного термостата на камеру?

Нет. Основной ПИД-регулятор управляет нагревом, но если в цепи ТЭНов залипнет контактор — регулятор не поможет. Аварийный термостат — отдельный прибор на отдельной точке измерения, который физически обесточивает ТЭНы при выходе за безопасную температуру.

Какую температуру ставить на аварийном термостате?

На 40–60 °C выше уставки основного регулятора. При рабочей 200 °C — аварийный на 240–260 °C. Выше поднимать не нужно: при 280–300 °C начинают деградировать уплотнители двери, а порошок на деталях сгорит.

06 / пирогПорядок слоёв стенки

Стенка камеры — это не «вата между двух листов», а собранный по порядку пакет. Снаружи внутрь он выглядит так:

Наружный лист — оцинковка 0,7–1 мм или профтруба каркаса с обшивкой. Держит геометрию короба.
Каркас из профтрубы 40×20 или 40×40 мм — в его ячейки закладывают плиты ваты. Шаг стоек подгоняют под ширину плиты, чтобы вата вставала враспор без щелей.
Базальтовая плита — укладывают в один или два слоя. Если два слоя по 50 мм, швы верхнего смещают относительно нижнего, чтобы перекрыть стыки.
Внутренний экран — фольга или лист, обращённый в горячую зону.

Плиты крепят на тарельчатые дюбели или анкеры с широкой шайбой прямо к наружному листу. Клей и монтажную пену не применяют: первый не держит при 200 °C, вторая горюча. Швы между плитами проходят той же ватой, набивая её плотно, а не оставляя воздушный зазор — воздух в шве это мостик тепла наружу.

Один слой 100 мм или два по 50 мм — что лучше?

Два слоя по 50 мм со смещением швов работают лучше, чем один сплошной лист 100 мм: перекрытые стыки убирают сквозные щели. Разница в теплопотерях небольшая, но при сборке своими руками два тонких слоя проще уложить без пустот.

07 / мостикиГде реально утекает тепло

Часто камеру утеплили правильно, а режим всё равно «уплывает». Причина почти всегда не в толщине стенки, а в мостиках холода — местах, где металл или щель проводят тепло наружу в обход утеплителя:

Дверь и её проём. Самое слабое место. Между дверью и коробом нужен термостойкий шнур — базальтовый или из керамического волокна. Обычная резина при 180 °C задубеет и раскрошится за месяц.
Ввод ТЭНов и датчиков. Отверстия под выводы часто оставляют открытыми. Через них уходит горячий воздух — уплотняют базальтовым шнуром или керамической ватой.
Сквозной металл каркаса. Если профтруба проходит от внутреннего листа к наружному напрямую, она работает как радиатор. Хороший каркас разрывают термовставкой или прячут стойки в толще ваты.
Сварные швы короба. Микрощели по швам наружного листа — через них подсасывается холодный воздух. Проверяют на прогретой камере рукой или дымом.

Как быстро найти, где уходит тепло?

Прогрейте камеру до рабочей температуры и проведите ладонью в 2–3 см вдоль всех швов, двери и вводов. Горячие струи чувствуются сразу. Точнее — недорогим пирометром: наводите на стенку и ищете пятна на 15–20 °C теплее фона. Это и есть мостики.
