Какого размера делать камеру полимеризации?

От габарита самой крупной детали плюс 20–30 см с каждой стороны на обдув. Ходовой размер для мелкосерийки — 3×1,6×1,8 м (объём около 8,6 м³). Больше объём — больше мощности и дольше выход на режим.

Сколько ТЭНов нужно на камеру?

Считают по объёму: 2,5–3 кВт на кубометр. Для камеры 8,6 м³ это 22–26 кВт, то есть восемь ТЭНов по 3 кВт, разбитых на две группы по четыре.

Из чего делать каркас камеры?

Профильная труба 40×40 или 50×50 мм на стойки и обвязку, внутренняя обшивка — оцинковка или нержавейка 0,5–0,8 мм, наружная — оцинковка. Между листами закладывают утеплитель.

Каким металлом обшивать камеру изнутри?

Оцинкованный лист 0,5–0,8 мм или нержавейка. Изнутри важна гладкая поверхность без горючих покрытий: при 200 °C краска или полимер на листе будет дымить.

Чем утеплять стенки камеры?

Базальтовая (минеральная) вата плотностью 80–100 кг/м³ с рабочей температурой до 400–650 °C, толщиной 80–100 мм. Пенопласт и обычную вату нельзя — оплавятся и дадут запах.

Куда ставить ТЭНы в камере?

Вдоль нижних боковых стен, ближе к полу, за экраном или в отдельном коробе, чтобы порошок не летел прямо на спирали. Тёплый воздух поднимается и его гоняет вентилятор.

Нужен ли вентилятор в камере полимеризации?

Да. Без принудительной рециркуляции верх камеры будет на 30–50 °C горячее низа, и детали пропекутся неравномерно. Ставят термостойкую крыльчатку с двигателем вне горячей зоны.

Какой терморегулятор поставить?

ПИД-регулятор с термопарой ХА(K), например ОВЕН ТРМ или аналог, управляющий контакторами двух групп ТЭНов. Плюс реле времени на выдержку и аварийный термостат на перегрев.

Главная / Сборка камеры

Камера полимеризации своими руками: журнал сборки на 24 кВт

Короткий ответ

Камеру полимеризации собирают из металлического короба с базальтовым утеплителем 80–100 мм, ТЭНов из расчёта 2,5–3 кВт/м³, вентилятора рециркуляции и ПИД-автоматики с термопарой. Для камеры 3×1,6×1,8 м хватает 24 кВт (8 ТЭНов по 3 кВт в двух группах). Дальше — по шагам, как это собирается.

Дальше — не абстрактная инструкция, а порядок, в котором камера реально собирается: от короба к первому прогону. Цифры даны под ходовой размер 3×1,6×1,8 м; под свой габарит их надо пересчитать, метод показан в каждом шаге.

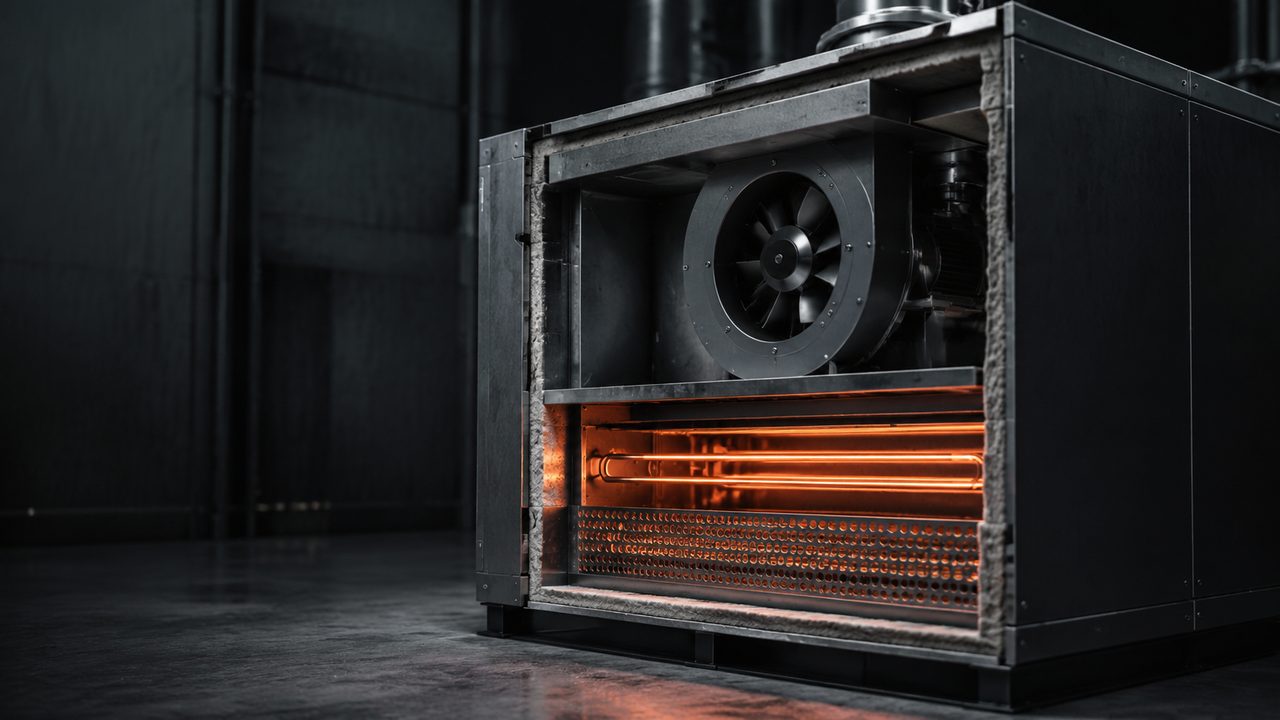

Камера полимеризации порошковой краски в разрезе: короб, утеплитель, ТЭНы, вентилятор — fig.01 — узлы камеры: короб, утеплитель, нижние ТЭНы за экраном, вентилятор рециркуляции

01 / расчётРазмер и мощность — считаем первым

Всё начинается не с металла, а с двух чисел: объёма камеры и мощности нагрева. Объём задаёт самая крупная деталь плюс запас 20–30 см с каждой стороны — чтобы воздух свободно обходил изделие. Для примера возьмём 3,0 × 1,6 × 1,8 м = 8,64 м³.

Мощность считают по объёму: 2,5–3 кВт на кубометр. Нижняя граница — для тёплого цеха и лёгких деталей, верхняя — для массивных изделий и холодного помещения. Берём 3 кВт/м³: 8,64 × 3 ≈ 26 кВт. Округляем в удобную комплектацию — 24 кВт восемью ТЭНами по 3 кВт.

Какого размера делать камеру?

По самой крупной детали + 20–30 см на обдув с каждой стороны. Не гнаться за «на вырост»: лишний объём — это лишние киловатты и минуты прогрева на каждой партии.

Сколько ТЭНов нужно?

Объём × (2,5–3) = мощность в кВт. Дели её на мощность одного ТЭНа и раскидывай на две группы — так автоматика сможет догревать плавно, а не «всё или ничего».

02 / коробКаркас и обшивка

Каркас — профильная труба 40×40 или 50×50 мм: стойки по углам, обвязка сверху и снизу, промежуточные ригели под вес листа и утеплителя. Обшивка двойная: внутренний лист (оцинковка или нержавейка 0,5–0,8 мм), наружный лист, между ними — утеплитель. Дверь — на массивных петлях с термостойким уплотнителем, иначе тепло уйдёт по периметру.

Узел	Материал	Ориентир
Каркас	Профтруба 40×40 / 50×50	~60 м
Внутренняя обшивка	Оцинковка / нержавейка 0,5–0,8 мм	~34 м²
Наружная обшивка	Оцинковка 0,5 мм	~38 м²
Утеплитель	Базальт 80–100 кг/м³	80–100 мм
Дверь	Тот же «пирог» + уплотнитель	1 шт

Из чего каркас?

Профтруба 40×40 достаточно для камеры до ~10 м³. На большие пролёты двери и стен берут 50×50, чтобы лист не «играл» при нагреве.

Чем обшивать изнутри?

Оцинковка 0,5–0,8 мм или нержавейка. Никакой краски и грунта на внутренней стороне — при 200 °C они дымят и пачкают детали.

03 / теплоУтепление стенок

Утеплитель решает две задачи: держит тепло внутри и не даёт наружной стенке раскаляться. Работает только негорючий материал с запасом по температуре — базальтовая вата плотностью 80–100 кг/м³, рассчитанная на 400–650 °C. Толщина 80–100 мм: меньше — стенка греется и растёт расход, больше — редко оправдано. Со стороны камеры вату закрывают фольгой или тем же оцинкованным листом, чтобы волокно не осыпалось в воздух.

Нельзя

Пенопласт, ЭППС, обычная стекловата бытовой плотности. При 180–200 °C они плавятся, дают усадку и резкий запах. Один прогон — и утеплитель «сел», стенка потекла жаром.

Какая толщина утеплителя?

80–100 мм базальта для электрокамеры на 180–200 °C. Проверка простая: после часа работы наружная стенка должна быть тёплой, но её можно держать рукой.

04 / нагревТЭНы и вентилятор

ТЭНы ставят внизу вдоль боковых стен, за перфорированным экраном или в отдельном коробе — так порошок и пыль не садятся прямо на спираль. Тёплый воздух сам поднимается вверх, а вниз его возвращает вентилятор рециркуляции. Без него разница «верх–низ» доходит до 30–50 °C: сверху детали перепекаются, снизу недопекаются. Крыльчатку берут термостойкую, а двигатель выносят за стенку камеры в прохладную зону через вал.

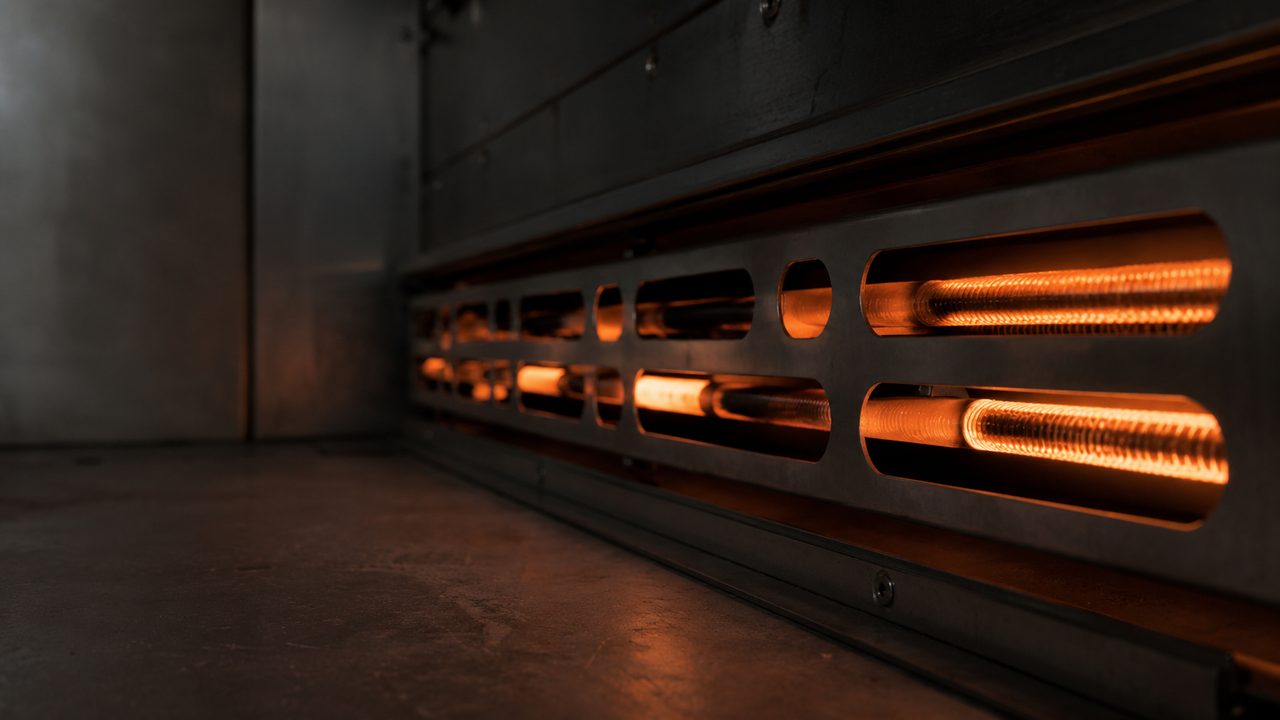

Расстановка ТЭНов и вентилятора рециркуляции в камере полимеризации — fig.02 — нижние ТЭНы за экраном + рециркуляция: воздух идёт по кругу, разброс температуры падает до ±10 °C

Куда ставить ТЭНы?

Внизу, за экраном, двумя группами по сторонам. Прямой контакт спирали с летящим порошком — путь к нагару и точечному перегреву.

Обязателен ли вентилятор?

Да. Он превращает «духовку с горячим потолком» в камеру с ровным полем ±10 °C. На этом узле не экономят — иначе половина партии в брак.

05 / автоматикаУправление и защита

Минимальный набор: ПИД-регулятор с термопарой ХА(K), два контактора на группы ТЭНов, реле времени на выдержку и отдельный аварийный термостат на перегрев. Логика: регулятор держит уставку, при разгоне работают обе группы, у полки — подгружает одну. Реле времени стартует не с загрузки, а когда металл вышел на режим. Аварийный термостат обесточивает нагрев, если основной контур «залип».

Какой контроллер выбрать?

ПИД типа ОВЕН ТРМ с термопарой K. Простые биметаллические термостаты дают перелёт ±15–20 °C — для полимеризации это уже риск недопёка или перепала.

Зачем делить ТЭНы на группы?

Чтобы у полки не бросало температуру: одна группа догревает мягко, вместо того чтобы всей мощностью включаться-выключаться и раскачивать режим.

06 / пускПервый прогон вхолостую

Перед деталями камеру гоняют пустой. Кладут термопару (или пирометром по контрольным точкам) в углы и в центр, выводят на 180 °C и смотрят: за сколько вышла на режим (норма 20–40 мин) и какой разброс по объёму. Если верх на 40 °C горячее низа — слаб вентилятор или мал поток. Если наружная стенка жжёт руку — тонкий утеплитель или щели по двери. Эти две проверки экономят первую же партию.

Собранная камера — это не финал, а точка калибровки. Реальные режимы под конкретную краску подбирают уже на прогонах: сколько держать, при какой температуре металла, как ведёт себя толстостенная деталь. С этого начинается следующий материал — про температуру и время выдержки.
