При какой температуре полимеризовать алюминий?

Металл — 170–185 °C, выдержка 10–15 минут. Алюминий прогревается быстрее стали, но перегрев выше 200 °C ведёт к деформации тонкого профиля. Температуру мерить на металле, не по воздуху в камере.

Можно ли красить оцинковку порошком?

Можно, но требуется подготовка: пассивация или нанесение порошкового грунта. Без этого адгезия слабая, а при температуре выше 200 °C цинк начинает интенсивно газить — появляются проколы в покрытии. Рабочий режим — не выше 190 °C по металлу.

Почему при порошковой покраске литья появляются кратеры и проколы?

В порах литья — газ и масло. При нагреве они выходят через ещё не застывшую плёнку и образуют кратеры. Решение — дегазация: предварительный прогрев детали до 220–230 °C без порошка, охлаждение, затем нанесение и полимеризация в штатном режиме.

Что такое дегазация литья и как её проводить?

Деталь из литья или чугуна загружают в камеру без порошка и выдерживают при 220–230 °C около 20–30 минут. Газы и масло из пор выходят наружу. После — деталь охлаждают, обезжиривают поверхность, наносят порошок и запекают штатно. Без дегазации кратеры практически гарантированы.

Зачем алюминий хроматировать перед порошковой покраской?

Алюминий покрыт оксидной плёнкой, которая не даёт порошку нормально держаться. Хроматирование или бесхромовая конверсионная обработка формируют адгезионный слой. Без неё — покрытие отслаивается через 6–12 месяцев даже при правильном режиме запекания.

Может ли тонкий алюминиевый профиль повести при полимеризации?

Да, если температура выше 190–200 °C или деталь зафиксирована с перекосом на подвесе. Алюминиевые профили толщиной 1–2 мм чувствительны к неравномерному нагреву. При тонком профиле рекомендуется держать режим у нижней границы — 170–175 °C с увеличенной выдержкой до 15–17 минут.

Чем отличается покраска литья от покраски обычной стали?

У стали пористость минимальная, газовыделения практически нет. У литья — пористая структура с включёнными газами и следами смазки от формы. Поэтому литьё требует обязательного этапа дегазации, которого при работе с катаной сталью не нужно.

Главная / Металлы

Полимеризация алюминия, оцинковки и литья: режимы и подводные камни

Короткий ответ

Алюминий — 170–185 °C, осторожно с деформацией. Оцинковка — не выше 190 °C, нужна пассивация, иначе газы из цинка дадут проколы. Литьё и чугун — обязательная дегазация (220–230 °C без порошка) перед нанесением: поры выпустят газ заранее, а не через плёнку.

Из одной камеры, при одинаковой температуре воздуха — три разных результата на алюминии, оцинковке и литье. Каждый металл ведёт себя по-своему: у одного пористость, у другого газящий цинк, у третьего деформация от перегрева. Разбор — по типам материала.

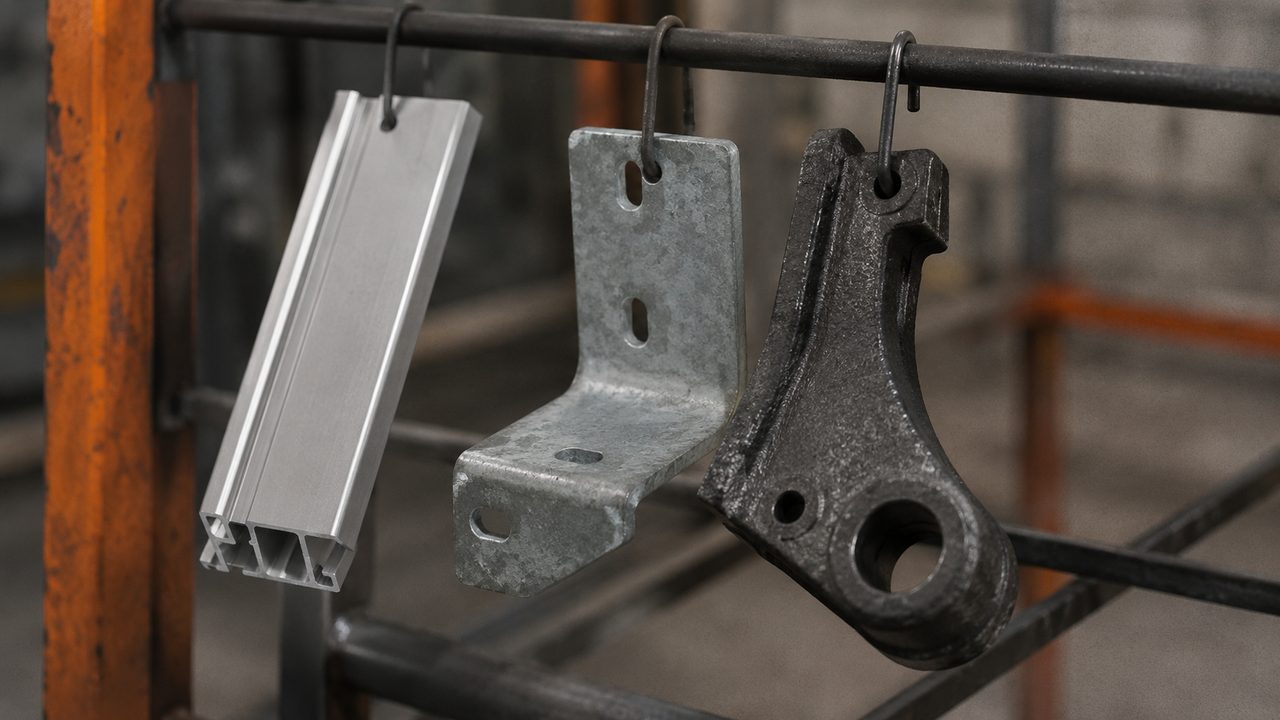

Детали из разных металлов перед порошковой покраской: алюминий, оцинковка, литьё — fig.01 — одна камера, но режим подготовки и контроля температуры у каждого металла свой

01 / стальОбычная сталь: эталон для сравнения

Катаная или сварная сталь — самый предсказуемый материал. Пористость минимальная, теплопроводность средняя, газовыделения нет. Полиэфир запекают при 180–200 °C по металлу, выдержка 10–15 мин. Прогрев листа 1,5–2 мм занимает 3–5 мин, массивного узла — 12–18 мин.

Это базовый режим. Всё остальное в статье — отклонения от него: где нужно опустить температуру, где добавить этап, где усилить подготовку поверхности.

Почему отсчёт времени идёт с прогрева металла, а не с загрузки?

Камера уже горячая, деталь — нет. Пока металл не вышел на заданную температуру, химическая сшивка полимера не начинается. Загрузили тяжёлую деталь, запустили таймер сразу — получили недопёк. Подробнее про отсчёт времени — в статье о режимах полимеризации.

02 / алюминийАлюминий: быстрый прогрев и тонкая грань перегрева

Теплопроводность алюминия — около 200 Вт/(м·К), у стали — 50 Вт/(м·К). Алюминий выходит на режим в 3–4 раза быстрее. Для тонкого профиля 1–1,5 мм это 2–3 мин от загрузки. Та же скорость работает в обе стороны: деталь быстро остывает при открытии камеры, что при неравномерном нагреве может дать поводку.

Рекомендуемый режим для алюминия: металл 170–185 °C, выдержка 12–15 мин. Чуть мягче, чем сталь. Причина — риск деформации тонкого профиля при температуре выше 190–200 °C. Алюминий теряет часть прочности при нагреве и если деталь криво висит на подвесе или касается другой детали, поведёт при охлаждении.

Подвес алюминиевого профиля

Длинные алюминиевые профили вешать строго вертикально, без боковых нагрузок. Прижало к другой детали или к стенке — при остывании получите изгиб. При загрузке проверяйте, что профиль не касается ничего.

Подготовка поверхности у алюминия критичнее, чем у стали. Природная оксидная плёнка Al₂O₃ химически инертна — порошок к ней почти не прилипает. Нужна конверсионная обработка: классическое хроматирование (жёлтый или зелёный хромат) или бесхромовая пассивация (цирконий, титан). Без этого этапа покрытие формально выглядит нормально, но через полгода-год начинает отслаиваться пятнами. Подробнее про причины слабой адгезии — в статье про адгезию порошка.

Можно ли анодированный алюминий красить порошком?

Технически — да, но адгезия к анодному покрытию нестабильна без дополнительной активации. Стандартный маршрут: снять анодирование травлением в щёлочи, промыть, провести конверсионную обработку, затем красить. Красить поверх анода без подготовки рискованно: покрытие держится через раз.

03 / оцинковкаОцинковка: газящий цинк и грунт как обязательный этап

Цинк плавится при 419 °C — это выше любого режима полимеризации. Но уже при 200–220 °C цинк начинает интенсивно выделять газ через поверхность. Плёнка порошка к этому моменту уже расплавилась, но ещё не сшилась — газ проходит насквозь и оставляет проколы, микропузыри, шероховатость. На горячеоцинкованном металле с толстым слоем цинка (80–120 мкм) это особенно заметно.

Решение простое и обязательное: температура металла не выше 185–190 °C. Это ниже порога, при котором газовыделение становится критичным. Второй момент — подготовка: оцинкованная поверхность имеет низкую поверхностную энергию, порошок к чистому цинку держится хуже, чем к стали. Варианты:

Порошковый эпоксидный грунт первым слоем — хорошая адгезия к цинку, потом финишный полиэфир.
Пассивация (фосфатирование или хроматирование цинка) — подходит для тонкого электрооцинкованного листа.
Лёгкая механическая подготовка (зачистка скотч-брайтом) + обезжиривание — минимум для мелких партий без химии.

Горячеоцинкованная деталь с наплывами — как красить?

Наплывы цинка содержат больше газа. Перед покраской их зачищают до ровной поверхности, иначе в этих местах гарантированы проколы даже при правильном режиме. После зачистки — обезжиривание, грунт, финишный слой. Температуру держать у нижней границы: 180–185 °C по металлу.

Проколы на оцинковке — смотрите температуру металла

Если на оцинкованных деталях регулярно появляются проколы или мелкие кратеры, первым делом измерьте температуру самого металла пирометром в конце выдержки. Скорее всего, воздух в камере на 10–20 °C горячее металла, но этого уже достаточно для газовыделения. О том, как правильно измерять температуру детали, — в статье про контроль температуры пирометром.

04 / литьёЛитьё и чугун: пористость и дегазация

Проблема литья — в его структуре. При литье в форму газы частично остаются в металле в виде микропор. Плюс смазки для форм, масла из обработки. При нагреве всё это начинает выходить наружу. Порошковая плёнка к этому моменту уже расплавилась и затекла в поры — и газ выходит прямо через неё, оставляя кратеры и проколы.

Внешне дефект выглядит так же, как проколы от оцинковки: мелкие ямки диаметром 0,5–2 мм, хаотично по всей поверхности. Разница — у литья это не зависит от температуры в разумных пределах: даже при 170 °C поры выделят газ, если деталь не прошла дегазацию.

Про дефекты поверхности и их причины подробнее — в статье про шагрень, кратеры и кроед.

Откуда масло в порах литья?

Из двух источников: смазка для формы при самом литье и СОЖ (смазочно-охлаждающая жидкость) при механической обработке — расточка, сверловка, нарезка резьбы. Масло затягивается в поры капиллярно. Обычное обезжиривание поверхности масло из глубины не достаёт — нужна дегазация.

05 / дегазацияКак проводить дегазацию: процедура шаг за шагом

Дегазация — это прогрев детали выше рабочей температуры полимеризации до нанесения порошка. Газы выходят в воздух, а не через плёнку. После охлаждения деталь красят штатно.

Порядок действий:

Деталь обезжирить и вымыть — убрать с поверхности всё, что можно убрать механически.
Загрузить в камеру без порошка, выставить 220–230 °C.
Выдержать 20–30 мин после выхода металла на температуру. За это время газы из пор выходят наружу.
Достать деталь, дать остыть до комнатной температуры.
Снова обезжирить поверхность — при дегазации масло вышло на поверхность, его надо смыть.
Нанести порошок и полимеризовать в штатном режиме: 180–200 °C, 10–15 мин.

Повторное обезжиривание после дегазации — обязательно

Пропустить этот шаг — значит нанести порошок поверх масляной плёнки, которую дегазация как раз и вытащила на поверхность. Адгезия будет нулевой. Обезжиривать теми же растворителями или щелочными составами, что и до дегазации.

Помогает ли грунт при покраске литья вместо дегазации?

Частично. Эпоксидный грунт закрывает поры механически и снижает количество кратеров. Но при сильной пористости и высоком содержании масла в деталях грунт не решает проблему полностью — газ всё равно пробивает плёнку через слои. Дегазация перед грунтованием даёт наилучший результат. Если деталь после дегазации идёт под грунт, а затем под финишный слой — кратеры практически исключены.

06 / таблицаСводная таблица: металл, режим, подготовка

Температура в камере одна для всей партии, но масса и теплопроводность каждой детали определяют, когда именно металл выйдет на режим. Ориентируйтесь по самой массивной детали в партии.

Металл	Темп. металла	Выдержка	Главный нюанс	Подготовка поверхности
Сталь катаная/сварная	180–200 °C	10–15 мин	Эталон. Газовыделения нет.	Обезжиривание, фосфатирование (желательно)
Алюминий	170–185 °C	12–15 мин	Быстрый прогрев, риск деформации тонкого профиля при >190 °C	Хроматирование или бесхромовая конверсия (обязательно)
Оцинковка	180–190 °C	10–15 мин	Газовыделение цинка при перегреве → проколы	Пассивация или порошковый эпоксидный грунт
Литьё / чугун	180–200 °C	10–15 мин	Пористость → кратеры без дегазации	Дегазация (220–230 °C без порошка, 20–30 мин) + повторное обезжиривание

Можно ли в одной партии мешать алюминий и сталь?

Режимы перекрываются при 180–185 °C по металлу — в этом диапазоне и сталь, и алюминий получают корректное покрытие. Но следите за временем прогрева: алюминий выйдет на температуру в 2–3 раза быстрее, чем массивная стальная деталь. Таймер запускать по стали — медленнее прогревающемуся материалу.

07 / контрольМерить металл, а не воздух

Главное правило при работе с алюминием, оцинковкой и литьём одинаковое: температуру металла и температуру воздуха в камере не путать. Воздух всегда опережает металл — разница 10–30 °C в зависимости от массы детали и мощности вентилятора. Для оцинковки эта разница критична: камера показывает 195 °C, металл реально на 182 °C — газовыделение минимальное. Но если камера настроена на 200 °C, металл может уйти выше 190 °C — и проколы обеспечены.

Пирометр по поверхности детали или контактная термопара, прикреплённая к изделию, — обязательный инструмент при работе с «нестандартными» металлами. Как правильно его использовать — в статье про контроль температуры детали пирометром.

Коэффициент излучения пирометра — что ставить на алюминий?

Для матового анодированного или порошкового алюминия — 0,8–0,9. Для зеркально полированного алюминия — 0,05–0,1 (пирометр на нём работает очень плохо, лучше термопара). Для стали с окалиной или фосфатированной — 0,7–0,9. Неверный коэффициент даёт погрешность 15–30 °C, что при работе с оцинковкой уже критично.
