Контроль температуры детали: почему воздух в камере не равен металлу

Партия вышла меловатой, хотя камера держала 190 °C ровно 20 минут по таймеру. Мастер недоумевает. Но термостат зафиксировал температуру воздуха, а не металла, и запустил таймер с момента загрузки, а не с момента выхода детали на режим. Для рамы из профиля 40×40×2 мм эти два момента разделяют 10–15 минут.

01 / физикаПочему металл отстаёт от воздуха

Когда камера нагревает воздух до 190 °C, металл не нагревается мгновенно. Тепло передаётся через конвекцию и излучение, а металл поглощает его согласно своей теплоёмкости и массе. Чем больше масса и толще стенка, тем дольше деталь «догоняет» воздух.

Упрощённая формула: время прогрева пропорционально произведению массы детали на её теплоёмкость, делённому на площадь теплообмена. На практике это выглядит так:

• Стальной лист 1 мм: вышел на 180 °C через 3–5 мин после стабилизации воздуха
• Профильная труба 40×40×2 мм: 10–15 мин
• Диск легковой машины (литьё, толщина спицы 8–12 мм): 20–30 мин
• Чугунная батарея или массивное литьё от 5 кг: до 40 мин

Вентилятор ускоряет конвекцию и сокращает запаздывание на 20–30%, но не устраняет его. Камера без вентилятора даёт ещё больший разрыв, особенно у затенённых поверхностей детали.

02 / правилоКривая прогрева и настоящая выдержка

Кривая прогрева — это график «температура металла vs. время» за один цикл. Она выглядит типично: сначала резкий подъём (камера горячее детали), потом перегиб и плавный выход на плато, близкое к температуре воздуха. Иногда металл «перелетает» выше уставки воздуха на несколько градусов, затем осаживается.

На этой кривой можно отметить три момента:

• T₀ — загрузка детали в горячую камеру
• T₁ — металл достиг нижней границы рабочего диапазона (например 180 °C)
• T₂ = T₁ + выдержка — выгрузка

Реальная выдержка считается от T₁ до T₂. Всё время T₀→T₁ — это прогрев, он не засчитывается. Для тонкого листа разрыв T₀→T₁ составит 3–5 мин, для массивной детали — 15–25 мин. Получить кривую прогрева для новой детали достаточно один раз, потом использовать как норму.

03 / инструментыЧем измерять температуру металла в печи

Четыре инструментальных подхода, каждый со своей нишей.

04 / термопараКонтактный метод: просто и точно

Самый практичный вариант для мастерской — термопара типа К (хромель-алюмель) с прижимным наконечником или магнитным держателем. Провод выводится через уплотнитель дверного проёма или специальный сальник в стенке камеры. Внешний термометр или PID-регулятор с двумя входами показывает одновременно воздух и металл.

Несколько рабочих правил:

• Прижимайте термопару к нижней части детали или к внутренней поверхности — там прогрев идёт медленнее, и именно эта точка определяет реальную выдержку
• Провод не должен касаться ТЭНов — термопара считает тепловой поток от касания, а не температуру металла
• На алюминии и оцинковке используйте теплопроводящую пасту под прижимом — улучшает контакт, снижает погрешность

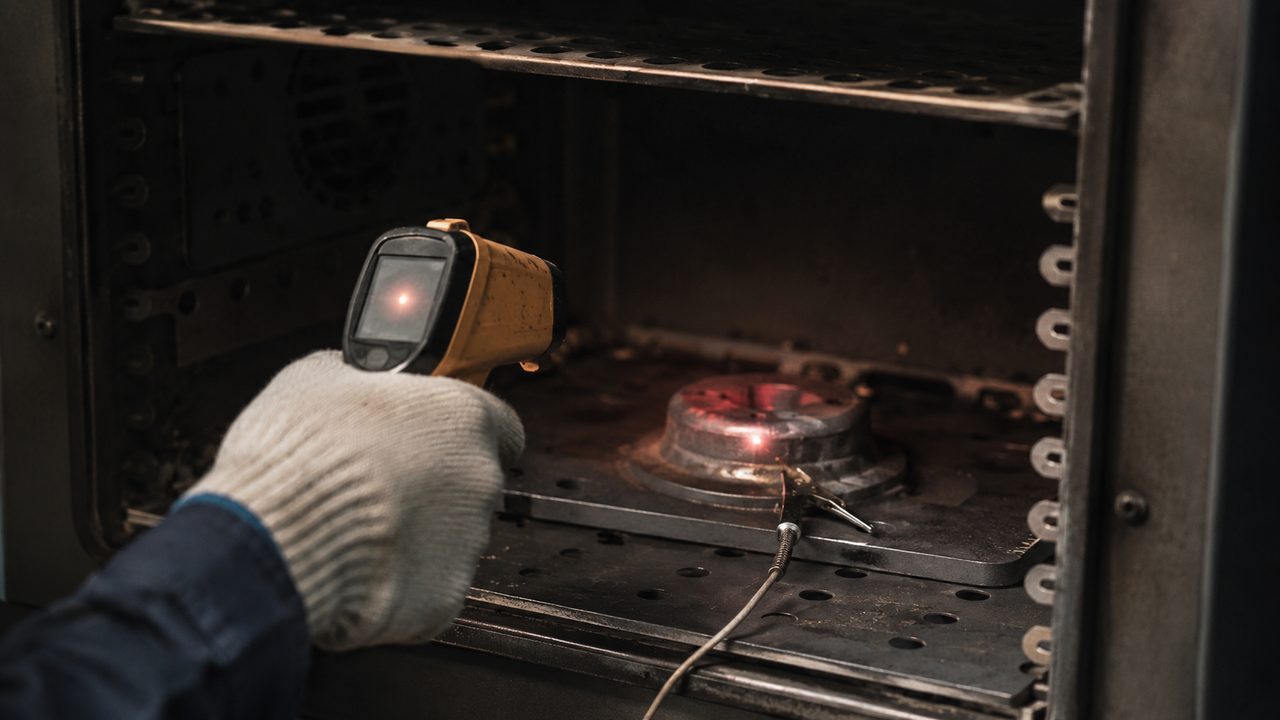

05 / пирометрИК-пирометр: быстро, но с нюансами

Пирометр привлекает скоростью: навёл, нажал, считал. Но у него есть принципиальное ограничение — он меряет не температуру, а тепловое излучение поверхности. Интенсивность излучения зависит от коэффициента излучения (emissivity, ε). Для матовой чёрной стали ε ≈ 0.9, и прибор работает точно. Для полированного алюминия ε ≈ 0.05, и пирометр «видит» отражение раскалённых стенок камеры вместо самой детали.

Как работать с пирометром на производстве:

• Наносите маркером или изолентой небольшую матовую метку на деталь — меряйте именно по ней
• В меню прибора выставляйте ε под тип поверхности: сталь матовая 0.85–0.95, алюминий анодированный 0.55–0.8, алюминий полированный 0.05–0.15
• Открывайте дверцу не более чем на 10–15 секунд: камера теряет температуру, и следующий замер будет некорректным

На оцинковке и голом алюминии пирометр может ошибиться на 20–40 °C. Если деталь из этих материалов, лучше переходить на контактную термопару или термокарандаш. Подробнее об особенностях прогрева алюминия и оцинковки — в разделе алюминий, оцинковка, литьё.

06 / термокарандашТермокарандаш: дёшево и наглядно

Термоиндикаторные карандаши выпускаются с шагом 5–10 °C. Купить под режим полимеризации просто: нужны карандаши на 180 °C и 200 °C. Наносите черту прямо на деталь перед загрузкой. После цикла смотрите: метка на 180 °C расплавилась и растеклась — металл достиг температуры; метка на 200 °C не тронулась — перегрева не было.

Этот метод не даёт ни времени выхода на режим, ни профиля температуры, зато работает без приборов и стоит копейки. Для разовых нестандартных деталей или при первом запуске новой позиции — хороший экспресс-контроль.

07 / даталоггерДаталоггер: кривая прогрева в руки

Даталоггер-«путешественник» — небольшой прибор в термостойком корпусе, который кладут в камеру вместе с деталью. Он пишет температуру каждые 5–30 секунд и выдерживает 250–300 °C. После цикла подключаете к компьютеру через USB и скачиваете кривую.

На кривой сразу видно: когда металл пересёк отметку 180 °C, сколько минут держался в диапазоне, не было ли выброса выше 200 °C на финише цикла. Это и есть нормирование: один замер с новой деталью даёт точное время выдержки для всех следующих партий.

Даталоггер незаменим при сертификации — особенно если клиент требует протокол термоцикла. Также полезен при отладке камеры с новым ТЭНом или вентилятором: сразу видно, равномерно ли прогревается объём. О том, как датчик регулятора может не совпадать с реальной зоной прогрева, читайте в материале про терморегулятор и автоматику.

Если деталь вышла недопечённой несмотря на «правильный» режим, причина почти всегда в разрыве между воздухом и металлом. Этот же разрыв — главная причина отслаивания после эксплуатации: краска держится внешне, но не полимеризовалась в глубину. Подробнее — в разделе почему отслаивается порошковая краска.

Полный режим — температура плюс время от момента выхода металла на режим — описан в разделе про температуру и время полимеризации.
